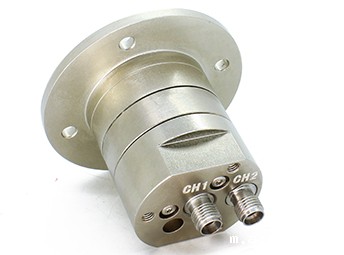

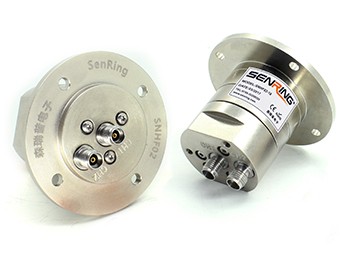

- 产品特点
- 同轴射频通道：2通道；
- 传输频率范围：DC~18GHz+DC~4GHz；
- 优越的插入损耗与电压驻波比；
- 适用用于车载云台、船载云台、雷达、吊舱、微波天线测试台；
- 360度旋转并稳定传输高频同轴信号；
- 一体化结构设计，安装方便；

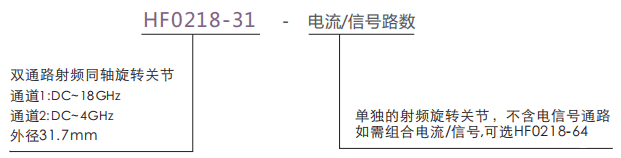

订购型号说明

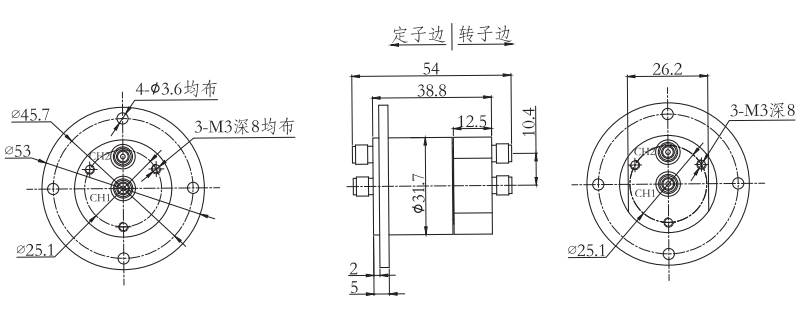

外形图纸
hf0218-31系列滑环技术规格参数
| 技术指标 | ||
| 第一通道 | 第二通道 | |
| 接口类型 | SMA 母头 (50欧姆) | SMA 母头 (50欧姆) |
| 类型 | I 型直通 | I 型直通 |
| 工作频率范围 | DC to 18 GHz | DC to 4 GHz |
| 峰值功率(最大值) | 3000瓦 | 3000瓦 |
| 平均功率(最大值) | 50 W @ 18 GHz | 50 W @ 4 GHz |
| 驻波比(最大值) | 1.2 @ 0 - 4 GHz 1.5 @ 4 - 18 GHz |
1.4 @ 0 - 2 GHz 2.5 @ 2 - 4 GHz |
| 驻波比360度变化 (最大值) |
0.04 | 0.36 |
| 插入损耗(最大值) | 0.08 dB @ 4 GHz 0.48 dB @ 18 GHz |
0.48 dB @ 2 GHz 0.98 dB @ 4 GHz |
| 插损360度变化 (最大值) |
0.05 dB | 0.25 dB |
| 相位360度变化 (最大值) |
1 ° | 2 ° |
| 隔离度 | 60 dB | |
| 机械与环境参数 | |||
| 转动速度(最大值) | 50RPM | ||
| 启动力矩(最大值) | 5牛·厘米 | ||
| 温度 (环境范围) | -40 to +70℃ (操作环境) | ||
| -50 to +70℃ (储藏环境) | |||
| 防护等级 | IP 60 per EN 60529 | ||
| 使用寿命(最小值) | 1000万转 | ||
| 转动力矩(最大值) | 5牛·厘米 | ||
| 湿度(环境范围) | 85% (操作环境) | ||
| 95% (储藏环境) | |||
| 绝缘材料 | 聚四氟乙烯 | ||
