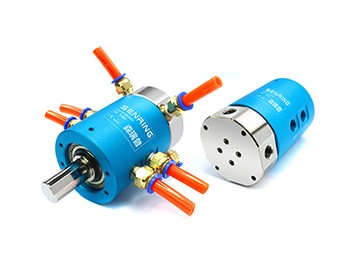

3004006EX系列二通路带加长轴纯气动旋转接头

4进4出，可定制气+电组合 G1/8"接头，6~8mm大小管径

米兰app体育官方入口下载手机版3004006EX系列二通路旋转接头是一个双通路气管旋转接头，可360度旋转传输2路压缩空气、蒸汽、真空等多种气体介质。支持6mm、8mm、多种气管。3004系列可旋转气管接头不仅可以传输气体，还可以混合传输2A~800A各种电流。具有体积小、重量轻、扭矩小、多个气通路互不干扰等优点。

安装方式产品手册 3D模型 ac米兰的体育

在线咨询

产品特点

订购型号说明

3004006EX3004006EX系列二通路带加长轴纯气动旋转接头系列滑环特点

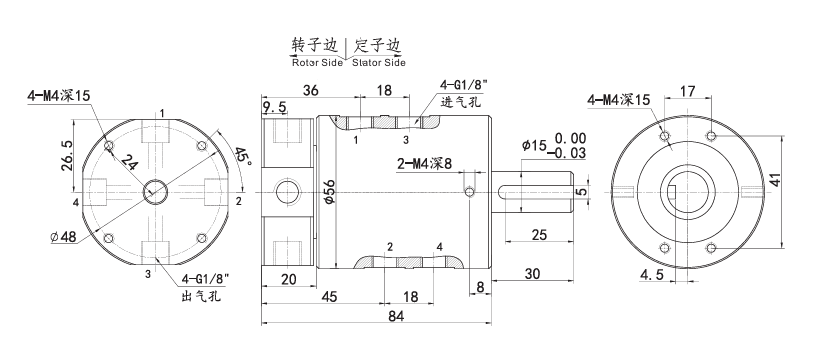

外形图纸

标准型号列表

型号	气管数量	接口尺寸	可适应气管
3004006EX	4进4出	G1/8"	6∼8mm

3004006EX系列滑环技术规格参数

参数	数值
气管数量	4进4出
气管大小	6~8mm气管 G1/8"牙
最大压力	正压：1Mpa,真空：-90kPa
扭矩	＞0.2N.m（参考值，不同转速环境，会有变化）
工作寿命	2000万转（参考值，视工作环境而定）
最高转速	连续旋转250转/分钟，间歇旋转1000转/分钟
工作温度	-30℃~80℃
工作湿度	0~85% RH
主要材质	铝合金
防护等级	IP51

3004006EX产品等级

产品等级代号	最高转速	工作寿命	型号举例
C（通用级）	连续200RPM，间歇1000RPM	1000万转	3004006EX-C
D（工业级，默认不写）	连续250RPM，间歇1500RPM	2000万转	3004006EX 或者 3004006EX-D

提示：参数仅供参考，视实际工况、安装方式和工作环境等有关。
